概述
一、设备特点:

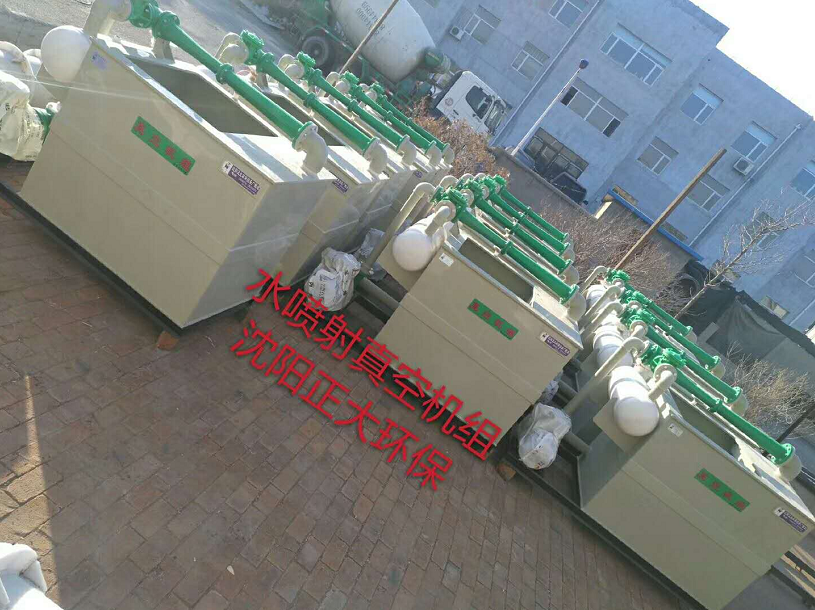

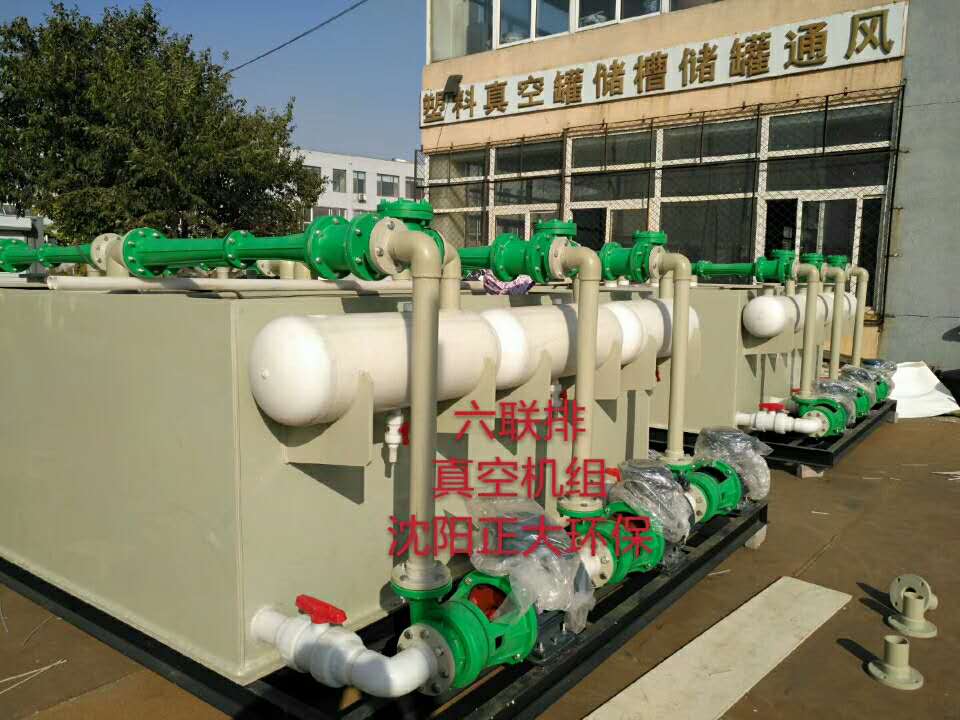

HQ系列水喷射真空机组,采用防腐PP水箱,缓冲罐,PP离心水泵,PP止回阀结构紧凑,能耗低,真空度高,可移动。
二、在安装使用及注意事项
1、设备应安装在平整坚实基础上,保证设备的高强度,避免使用过程中发生震动,造成电机以及水泵的损坏。
2、使用前,必须仔细检查各部位紧固件是否松动,若有松动必须校正拧紧。
3、开机前水池加满水,严禁脱水空转及反转,(水泵的旋转方向按照箭头所示)以防止损坏机封和泵。(如水泵使用一点时间后,发现水泵与电机之间漏水,调节机械密封的松紧程度即可)
4、停机前先放空,然后停机、以防真空度过高倒吸,把循环水倒吸入缓冲罐中,造成缓冲罐中存水,使用一段时间后打开缓冲罐下边的排水阀,放去其中的水。真空度过高时停机也可能会损坏止回阀,所以停机之前一定要排空,降低真空度(如止回阀失灵,请打开止回阀,清除杂物)。
5、循环水池水温过高,会影响排气量和真空度,需要及时更换或补充水。如果吸入空气温度过高,可一直加入冷水,循环水会自动从溢流口排出,以降低循环水的温度,从而提高真空度。
型号 |
极限真空度 -MPa |
最大抽气量 m³/h |
配套离心水泵 |
外型尺寸
(mm) |
型号 |
功率(kw) |
HQ-40-60 |
0.095 |
60 |
40FP(D)-25 |
3.0 |
1500*900*1150 |
HQ-50-90 |
0.096 |
90 |
50FP(D)-28 |
4.0 |
1500*1000*1200 |
HQ-50-110 |
0.096 |
110 |
50FP(D)-28 |
4.0 |
1500*1000*1200 |
HQ-50-180 |
0.097 |
180 |
80FP(D)-30 |
5.5 |
1900*1000*1400 |
HQ-50-220 |
0.097 |
220 |
80FP(D)-30 |
5.5 |
1900*1000*1400 |
HQ-65-280 |
0.098 |
280 |
80FP(D)-32 |
7.5 |
1950*1000*1450 |
HQ-65-360 |
0.098 |
360 |
100FP(D)-32 |
11 |
2050*1000*1500 |
|
